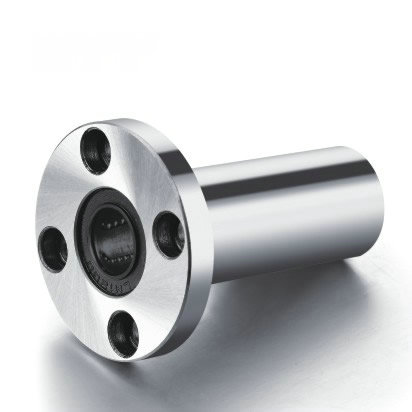

加長圓法蘭型   歐洲標準:

型號	球例數	重量 （g）	主要尺寸													法蘭 垂直度	徑向 跳動	基本額定載荷
			內徑	內徑	外徑	外徑	長度	長度	法蘭	法蘭	法蘭	法蘭	聯接孔	聯接孔	聯接孔		(MAX.)	C(kgf)	Co(kgf)
			dr	公差	D	公差	L	公差	D1	K	H	Φ	d1	d2	h
LMEF8LUU	4	59	8	0.008	16	0 -0.009	46	0 -0.30	32	25	5	24	3.5	6	3.1	0.015	0.015	43	82
LMEF10LUU	4	98	10	0.008	19	0 -0.011	55	0 -0.30	40	30	6	29	4.5	7.5	4.1	0.015	0.015	60	112
LMEF12LUU	4	110	12	0.008	22	0 -0.011	61	0 -0.30	42	32	6	32	4.5	7.5	4.1	0.015	0.015	83	160
LMEF16LUU	5	160	16	0.01	26	0 -0.011	68	0 -0.30	46	35	6	36	4.5	7.5	4.1	0.015	0.015	94	182
LMEF20LUU	5	260	20	0.01	32	0 -0.013	80	0 -0.30	54	42	8	43	5.5	9	5.1	0.017	0.017	140	280
LMEF25LUU	6	540	25	0.011	40	0 -0.013	112	0 -0.40	62	50	8	51	5.5	9	5.1	0.017	0.017	160	320
LMEF30LUU	6	815	30	0.011	47	0 -0.013	123	0 -0.40	76	60	10	62	6.6	11	6.1	0.017	0.017	225	560
LMEF40LUU	6	1805	40	0.012	62	0 -0.015	151	0 -0.40	98	75	13	80	9	14	8.1	0.02	0.02	350	820
LMEF50LUU	6	2820	50	0.012	75	0 -0.015	192	0 -0.40	112	88	13	94	9	14	8.1	0.02	0.02	620	1622
LMEF60LUU	6	4920	60	0.012	90	0 -0.020	209	0 -0.40	134	106	18	112	11	17.5	10.8	0.025	0.025	770	2040
